燈絲延遲啟動器

文章小郭 » 週一 4月 02, 2012 1:57 pm

一般整流管的燈絲延遲啟動器需要外加電源才能使用
(DC12V/DC24V/AC110V....)

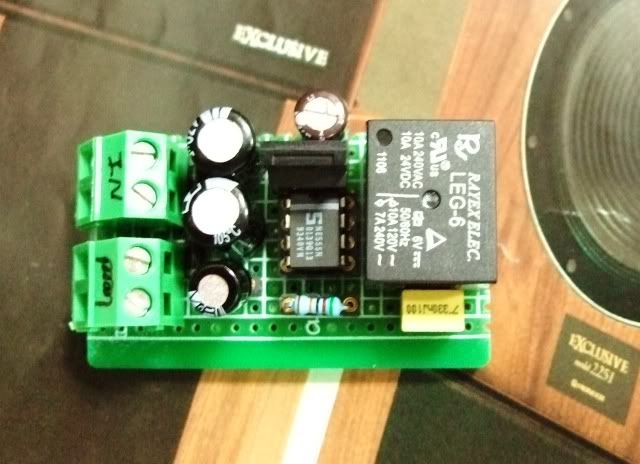

這個燈絲延遲啟動器只要直接接上燈絲電源即可使用...非常方便

AC 3.3~6.3V
開關耐電流10A
總耗電量134mA
延遲時間0~10分鐘(調整電阻/電容)
尺吋 3*5.2cm

這是針對AC5V的整流管設計的延遲啟動電路
電壓從AC3.3V~6.3V可以正常運作
直流燈絲電源只要拿掉"倍壓整流器"即可運作(DC6.3V~12V)
3A二極體作用是半壓點燈預熱.....可有可無
(直流點燈必需拿掉,或用電阻代替)

(此電路為原創)

圖檔

圖檔

圖檔
歡迎來我的部落格聽音樂喔!^-^
http://tw.myblog.yahoo.com/sunnyhome-au ... rchive?l=a

圖檔
小郭

文章: 1092
註冊時間: 週五 1月 19, 2007 8:13 pm
來自: 台灣 - 高雄市

Re: 燈絲延遲啟動器

文章Colin » 週二 4月 24, 2012 2:33 am

看來是先過二極體 點燈絲,然後時間到,把二極體短路,5V 整個送到整流管燈絲,
Colin

文章: 1714
註冊時間: 週日 1月 14, 2007 9:50 pm
來自: 南台灣 - 高雄

Re: 燈絲延遲啟動器

文章小郭 » 週二 4月 24, 2012 8:00 am

先經過2極體的用意是...降低燈絲的"瞬間湧浪電流"
應該可以延長80整流管的壽命
但是對於燈絲點亮時間很緩慢的真空管
就不必去特別理會燈絲的"瞬間湧浪電流"(沒影響)
