請各位指導一下這6V6直交放大的線路圖是否能做?

文章neXt5687 » 週六 3月 17, 2012 9:54 pm

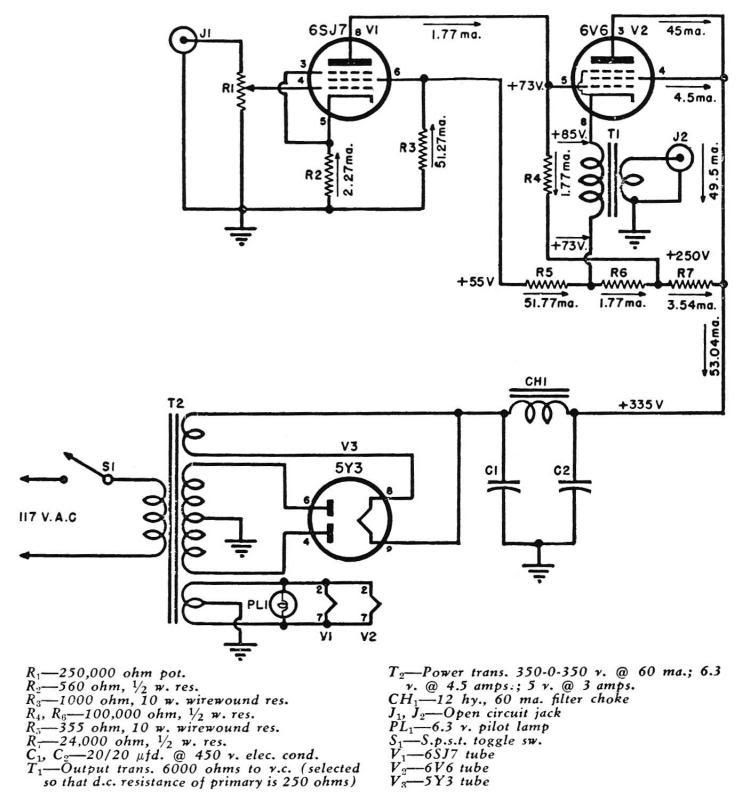

請各位指導一下這6V6直交放大的線路圖是否能做?

圖檔
neXt5687

文章: 213
註冊時間: 週日 1月 14, 2007 10:23 pm
來自: hong kong


Re: 請各位指導一下這6V6直交放大的線路圖是否能做?

文章stein » 週日 3月 18, 2012 10:46 am

neXt5687 寫:請各位指導一下這6V6直交放大的線路圖是否能做?

圖檔


回答:
用來推8R喇叭的話,一定死當。

分析如下:
1.
OPT放在陰極作隨偶輸出時,束射Beam pentode管無論如何接,都是3極Triode.
6V6輸出 class-A1不會超出 1W.

2.
這裡直交架構是採用阿公時代Loftin White的線路。
一串電阻通到底,再分別抽取需要的 B 電,C 電。
那個時代,沒有晶體diode 要整出 B,C 電是很費功夫的。
現代要雙電源容易。



圖檔

3.
線路忘了落地的旁路電容。
需要在 R5、R6之間加上一個 10 uf 以上的電容,讓交流輸出電流跟 R5, R3 (串接=1350r)競爭。
否則輸出被吃掉了,只分得 250/(250+1350)= 15%而已。
所以說 死當

4.
假設opt T1= 6000/8
則圈數比 N= 6000/8 開方 =27.4
8 r喇叭線圈要取得 1 W的話,opt 次級 需要 1w*8r 的開方 =2.83 V-rms(有效電壓值)
相當於初級 2.83*27.4=77.5V-rms
6V6做隨偶輸出時,放大倍數小於 1 or A/(1+A)= 10/11=0.9
所以6V6需要驅動的柵極電壓是
77.5/0.9=86 V-rms
相當於86*2.82=240 V-peak to peak

這裡我認為 opt 沿用6000k是不恰當的。
因為 6V6 隨偶輸出內阻降低,只有原來的 十分之一。可以放心,用到1000/8,圈數比11,減輕驅動擺幅負擔。

4.
6SJ7工作屏壓在 70V, 最大的輸出擺幅 V-peak to peak、去頭去尾、頂多 是 +/- 50 V , or 100 V-peak to peak
100 V-pp = 100/2.82= 35 V-rms
按照之前計算,86 V-rms 輸出 1W,
所以 35 V-rms 輸出只有 1 W 乘 平方比(35*35/86*86)= 0.16 W

解法是提高 6SJ7工作屏壓,最低也要到 110 V以上,否則只有空嘆息罷了。

5.
R7=24k吃掉了 24k*3.5ma=85 V. 不具意義。
我會刪掉、提高6SJ7的B電壓。再提高屏負載R4、屏壓到110V.
對於放大倍數以及輸出擺幅均有幫忙。


請參考指正
stein

文章: 337
註冊時間: 週六 1月 20, 2007 1:13 pm
來自: 台北

Re: 請各位指導一下這6V6直交放大的線路圖是否能做?

文章neXt5687 » 週日 3月 18, 2012 11:17 pm

多謝stein哥的指導.
neXt5687

文章: 213
註冊時間: 週日 1月 14, 2007 10:23 pm
來自: hong kong

Re: 請各位指導一下這6V6直交放大的線路圖是否能做?

文章Colin » 週四 3月 22, 2012 4:11 am

我的 PC 壞了幾天,晚回了

隨偶輸出我做過幾次,最後還是拆掉放棄,最大原因是動態被吃掉太多,因此隨偶線路就不是很熟悉了,

Stein 分析的很好,可以詳讀,

6V6 這支管子若是作成三極接法,屏極輸出的話,功率也不大,記憶裡,工作點 250V 時,差不多可以得到 0.7W ?
要輸出功率大一些時,350V 是必須的 ,差不多 1.3~1.6W 吧,如果作成直接交連線路,供電電壓會高到 450 左右,這也是我手上一堆 6V6 ,但是沒作成機器的主要原因,
Colin

文章: 1714
註冊時間: 週日 1月 14, 2007 9:50 pm
來自: 南台灣 - 高雄

Re: 請各位指導一下這6V6直交放大的線路圖是否能做?

文章neXt5687 » 週四 3月 22, 2012 10:34 pm

我手上亦是存有點6V6的管子,所以就做了部6SJ7-6V6-5V4G的後級,不過是容交的。

圖檔

圖檔
